Téměř každé rozhodnutí o topném kabelu pro nebezpečné prostory můžete zúžit na čtyři otázky: co umožňuje klasifikace oblasti, pod jakou teplotní třídou musí kabel zůstat, jakou povinnost musí plnit a zda koncovky a ovládací prvky nesou stejné schválení jako kabel. Odpovězte na ně v tomto pořadí a užší výběr obvykle klesne na dva nebo tři kandidáty.
Základem je 6palcová linka kondenzátu. Potřebuje udržovat teplotu 80 °C, dvakrát ročně má parní výstup 150 °C, sedí v oblasti zóny 1 se skupinou plynů IIB a třídou T3 a uběhne 320 m. Změňte jednu skutečnost a odpověď se změní. Zvyšte výstup páry na 200 °C a minerálně izolovaný kabel se stane jedinou bezpečnou možností. Protáhněte běh na 3 km a začne soutěžit sledování kožních efektů.
Čtyři rozhodnutí v pořadí, na kterém záleží
Tyto čtyři filtry použijte před otevřením katalogu, protože každý z nich možnosti spíše odebere než přidá.
- Klasifikace oblasti a skupina plynu nebo prachu. Zóna 1, zóna 2, skupina a stupeň prašnosti rozhodují o tom, co se vůbec může instalovat.
- Teplotní třída a maximální procesní teplota. Tím se nastavuje strop povrchové teploty pro plášť kabelu, nejen pro trubku.
- Povinnost. Udržování teploty, velikosti potrubí, izolace, okolního prostředí, napájecího napětí a délky provozu nastavují watty na metr, které skutečně potřebujete.
- Systémový hardware. O tom, zda schválení přežije instalaci, rozhodují studené přívody, spojovací krabice, termostaty, senzory a zemní ochrana.
Otočte pořadí a dostanete klasické selhání projektu: kabel zakoupený za cenu, pak přepracování šest týdnů před spuštěním, protože spojovací krabice měla IP66 spíše než Ex e.
Krok 1: Přečtěte si klasifikaci oblasti a teplotní třídu společně
Zóna a divize popisují stejné riziko s odlišným papírováním
Praxe IEC a ATEX rozděluje závod do zón, zatímco Severní Amerika používá divize. Zóna 1 se v podstatě rovná třídě I, divizi 1 a zóna 2 se rovná divizi 2. Praktický důsledek je jednoduchý: kabel certifikovaný pro divizi 2 nesplňuje specifikaci zóny 1, i když v zadávací dokumentaci zní oba popisy jako zaměnitelné.
| Umístění (IEC / ATEX) | Severoamerický ekvivalent | Co to znamená pro sledování tepla |
|---|---|---|
| Zóna 0 | Třída I, divize 1 (vzácné) | Sledování je běžně vyloučeno; pouze jiskrově bezpečné obvody |
| Zóna 1 | Třída I, divize 1 | Ex e nebo Ex d trasování s certifikovanými koncovkami; většina petrochemických linek |
| Zóna 2 | Třída I, divize 2 | Je povolena nižší úroveň ochrany; poruchové okno je krátké, ne nulové |
| Zóna 21 / 22 | Třída II, divize 1/2 | Prachotěsné kryty plus kontrola povrchové teploty |
Teplotní třída je limit povrchu, nikoli hodnocení produktu
Teplotní třída přítomného plynu nebo prachu omezuje povrchovou teplotu všeho instalovaného v prostoru: 450 °C pro T1, 300 °C pro T2, 200 °C pro T3, 135 °C pro T4, 100 °C pro T5 a 85 °C pro T6. Teplota pláště se nastavuje tím, co je teplejší, procesní kapalinou nebo vlastním výstupem kabelu, a to je místo, kde se většina projektů zachytí.
- Vedení 100 °C v oblasti T4 (135 °C) ponechává pouze 35 °C světlého prostoru.
- Cyklus odvádění páry při 150 °C vylučuje jakýkoli kabel s hodnocením T5 nebo T6.
- Řízená konstrukce, kdy termostat nebo omezovač zastaví kabel v dosažení jeho maxima, je často jediným způsobem, jak udržet kabel s vysokým výkonem v nízkoteplotní třídě.
Pro způsoby selhání, kterým samotná certifikace nezabrání, si přečtěte naši poznámku zda jsou samoregulační topné kabely bezpečné pro použití v nebezpečných oblastech .
Krok 2: Spojte rodinu kabelů s povinností
Pro většinu potrubí zóny 1 pod 150 °C je nejlevnější vyhovující řešení samoregulační páska nebo páska s omezením výkonu. Nad tím, nebo tam, kde atmosféra napadá polymery, vítězí kabel s minerální izolací. U potrubí dlouhých několik kilometrů je sledování kožních efektů jedinou praktickou volbou.
| Rodina kabelů | Typický udržovací rozsah | Na místě uřízněte na požadovanou délku | Nejlépe sedí |
|---|---|---|---|
| Samoregulační | Ochrana proti mrazu do 120 až 150 °C | Ano | Zóna 1 or 2 pipe, tank and instrument lines |
| Omezující výkon | Asi 110 až 150 °C | Ano | Středně dlouhé linky vyžadující vyšší hustotu výstupu |
| Konstantní příkon | 150 až 250 °C a více | Paralelně ano, série ne | Vysokoteplotní linky s kontrolovaným designem |
| Minerálně zateplené | 400 °C a více | Ne, tovární délky | Vysoká teplota, koroze, mechanické poškození |
| Kožní efekt | Dlouhé čáry, do cca 200 °C | ne | Potrubí dlouhé několik kilometrů |
Kabel omezující výkon, jako je řada ACCCT, se nachází mezi dvěma extrémy: jeho výstup je mnohem stabilnější než samoregulační páska a stále jej lze na místě zkrátit na délku, což je důležité, když je vedení během stavby upravováno.
Kabely pro doprovodné otápění ACC-CT s omezením výkonu pro procesní linky Stabilní výkon omezující výkon, flexibilita stříhání v terénu a chemicky odolné pláště vyhovují udržování procesní teploty a ochraně proti mrazu na upravených linkách. Zobrazit produkt → Minerálně izolovaný kabel je záložním řešením, které se často stává první volbou na horkých nebo mechanicky exponovaných vedeních, protože snáší teploty pláště, které nedosáhne žádný polymer, a jeho kovový plášť poskytuje vodiči skutečnou mechanickou ochranu.
Krok 3: Plášť, oplet a otázka koroze
Polymerové bundy nejsou zaměnitelné
Standardní PVC pláště patří do domácí protimrazové ochrany, nikoli do procesní jednotky. Fluorpolymerové pláště odolávají uhlovodíkům a většině rozpouštědel, ale stále měknou při vysoké teplotě a některé aromatické látky jimi během let provozu prostupují.
Kovové pláště existují, protože některé atmosféry požírají polymery
Pobřežní plošiny, oblasti s chladicí vodou bohatou na chloridy a kyselé služby rychle ničí oplet z nerezové oceli, a proto existuje opláštění Alloy 825. U specifikací s omezeným obsahem chloridů je volba pláště rozhodnutím o korozi, nikoli marketingovým rozhodnutím.
Slitina 825 opláštěný topný kabel s minerální izolací pro nebezpečná prostředí Sledování tepla MI odolné proti korozi pro vysokoteplotní ochranu před mrazem a udržování teploty v pobřežních, ropných, plynových, chemických a energetických službách bohatých na chloridy. Zobrazit produkt → Krok 4: Ukončení, ovládání a zemní ochrana
Certifikát kabelu pro nebezpečný prostor končí u jeho studeného vedení. Bez ohledu na to, kam studený přívod přistane, musí mít stejnou zónu, skupinu plynu a teplotní třídu, jinak instalace nevyhovuje bez ohledu na to, jak kvalitní je kabel.
- Propojovací krabice ve verzích Ex e nebo Ex d, s certifikovanými kabelovými průchodkami přizpůsobenými průměru kabelu.
- Termostaty pro nebezpečné oblasti, ať už typy s indukčním nebo povrchovým snímáním, obvod spíná na zátěž spíše než na odhad okolního prostředí.
- Ex schválené teplotní senzory. Řada MMP-PT100Ex měří až do 482 °C, což pokrývá odvod páry a sledování vysokých teplot.
- Zemní ochrana na každé větvi. Praxe IEC i NEC 427.22 to očekávají a 30 mA je běžná úroveň vypnutí.

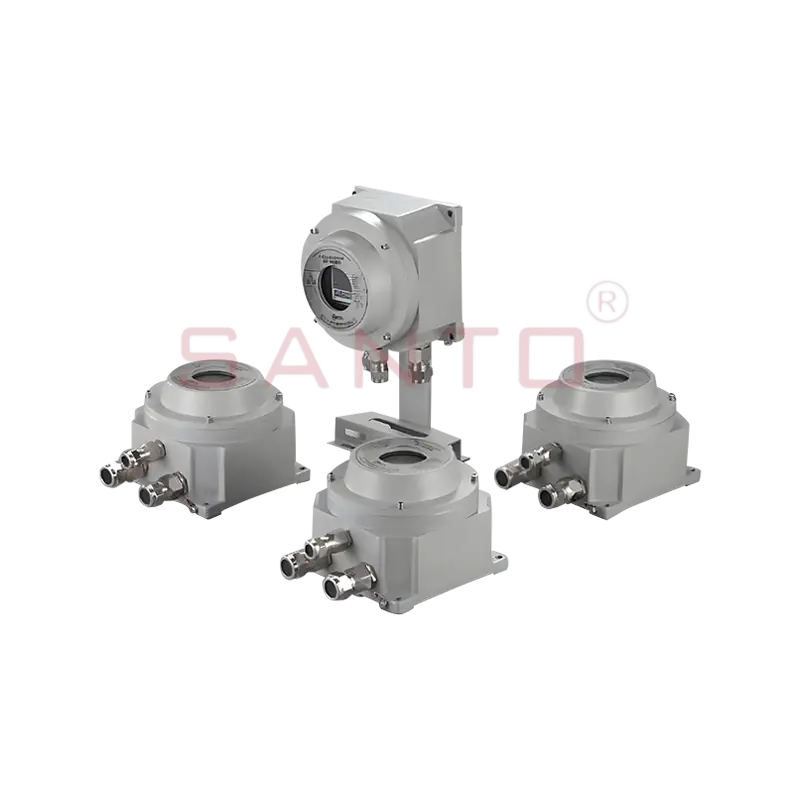

HDBK-WK Nevýbušný regulátor teploty pro elektrické doprovodné vytápění Inteligentní příslušenství pro řízení teploty terminálu nahrazující mechanické termostaty s ochrannými, varovnými, monitorovacími a komunikačními funkcemi pro elektrické sledovací systémy. Zobrazit produkt → Kontroly uvedení do provozu a údržby, které zachytí skutečné problémy
Čtyři kontroly vrátí své náklady během prvního roku provozu a jejich přeskočením se z bezpečných návrhů stanou nebezpečné instalace.
- Změřte izolační odpor na každém okruhu při 500 V DC před uzavřením tepelné izolace a znovu před zapnutím napájení.
- Jakmile se vedení stabilizuje, s kabelem pod napětím a při normální procesní teplotě proveďte termografický průzkum při zatížení.
- Znovu zkontrolujte teplotní třídu, kdykoli se změní procesní teplota nebo produkt; kabel vyhovující při 90 °C nemusí být při 140 °C.
- Při každém vypnutí kontrolujte propojovací krabice, zda nejsou vlhké, a ponechejte si výkresy, které ukazují směrování trasy.
Často kladené otázky
Lze použít samoregulační kabel v zóně 1?
Ano, pokud nese správnou certifikaci pro nebezpečný prostor a teplota jeho pláště zůstane v teplotní třídě dané oblasti. Samotný kabel je zřídka problémem; zakončení obvykle jsou.
Potřebuje nebezpečný prostor vždy termostat?
Ne. V zóně 2 s nízkou udržovací teplotou často stačí samoregulační kabel a schválená rozvodná krabice. V zóně 1 s vysokou hustotou výkonu je T-rating v platnosti termostat nebo omezovač.
Lze kabel s minerální izolací zkrátit na místě?
Obecně ne. MI kabel je dodáván v továrních délkách s utěsněnými koncovkami, takže objednání správné délky je úkolem návrhu, nikoli detailem instalace.
Co když se teplota procesu po uvedení do provozu zvýší?
Ihned znovu spusťte kontrolu teplotní třídy. Nárůst teploty vedení o 30 °C může vytlačit vyhovující instalaci mimo její hodnocení T a opravou může být spíše jiná řada kabelů než jiný termostat.
Pokud máte výkres klasifikace plochy, velikost čáry, detaily izolace a požadovanou udržovací teplotu, stane se výběr místo debaty krátkým technickým cvičením. Pošlete tyto čtyři položky našim inženýrům přes kontaktní stránku a my se vrátíme s řadou kabelů, hustotou výkonu a odpovídajícím hardwarem s hodnocením Ex.
