Co je topný pás nádrže a jak to funguje? Kompletní průmyslový průvodce

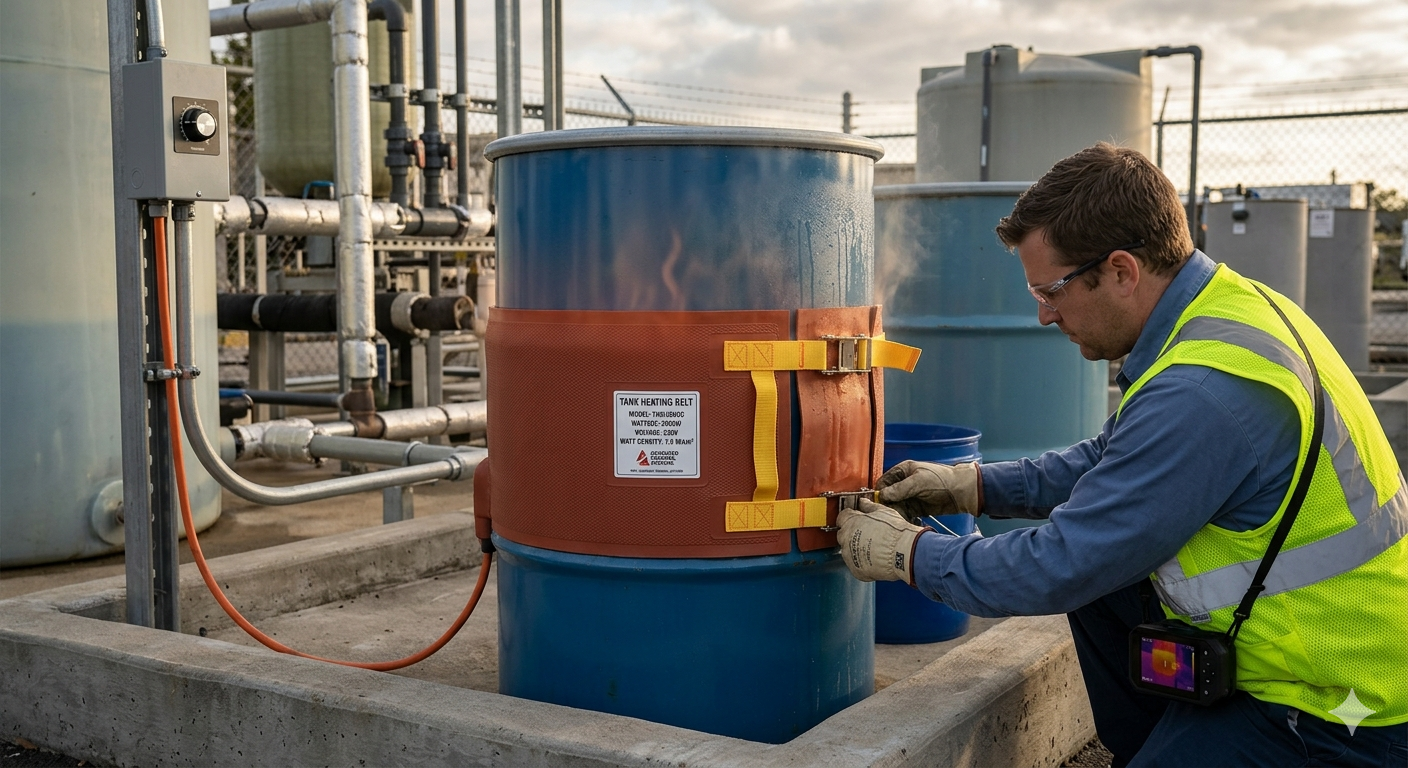

A pás pro ohřev nádrže je flexibilní, elektricky poháněné topné těleso, které se obepíná vně nádrže, sudu nebo nádoby, aby udrželo nebo zvýšilo teplotu obsahu – zabraňuje tuhnutí viskózních kapalin, chrání materiály citlivé na teplotu před zamrznutím a zajišťuje konzistentní podmínky procesu bez nutnosti odstraňovat nebo přenášet obsah. Pásy pro ohřev nádrží, používané v průmyslu ropy a zemního plynu, chemického zpracování, výroby potravin a úpravy vody, dodávají cílenou tepelnou energii přímo stěnou nádoby s hustotou wattů typicky v rozmezí od 0,5 do 5 W/palec² v závislosti na požadavcích aplikace.

Jak funguje vyhřívací pás nádrže? Základní mechanismus

Vyhřívací pás nádrže funguje tak, že přeměňuje elektrickou energii na tepelnou energii prostřednictvím odporových topných prvků uložených v pružném izolačním plášti a poté vede toto teplo přímým kontaktem s povrchem nádrže a do obsahu.

Princip fungování je přímočarý: když střídavý nebo stejnosměrný proud protéká odporovým drátem nebo fóliovým prvkem uvnitř pásu, elektrický odpor generuje teplo – jev, který se řídí Jouleovým zákonem (P = I²R). Toto teplo se vodivě přenáší přes kontaktní plochu pásu do stěny nádrže a poté do tekutiny nebo materiálu uvnitř.

Většina průmyslových pásy pro ohřev nádrže se skládá ze čtyř funkčních vrstev:

• Vrstva topného tělesa: Odporové jádro – typicky nichromový (NiCr) drát, topná páska z uhlíkových vláken nebo prvky z leptané fólie – které při napájení generuje teplo. Odpor prvku je kalibrován při výrobě, aby se vytvořila specifická wattová hustota přes aktivní povrch řemenu.
• Vnitřní kontaktní vrstva: Tepelně vodivý, elektricky izolující materiál (obvykle silikonový kaučuk nebo PTFE), který maximalizuje přenos tepla na povrch nádrže a zároveň zabraňuje elektrické kontinuitě mezi prvkem a nádobou.
• Vnější izolační plášť: Izolace ze skelného vlákna, silikonové pěny nebo minerální vlny, která minimalizuje tepelné ztráty do okolního prostředí a zlepšuje energetickou účinnost tím, že většinu generovaného tepla směřuje dovnitř do nádrže.
• Ochranný vnější plášť: Odolný potah z tkaného skelného vlákna, opletu z nerezové oceli nebo vysokoteplotní silikonové pryže, který chrání sestavu před mechanickým poškozením, chemikáliemi a pronikáním vlhkosti.

Regulace teploty se dosahuje pomocí integrovaného nebo externího termostatu, který cyklicky zapíná a vypíná pás, aby se udržela požadovaná hodnota cílové teploty. Pokročilé systémy používají PID (proporcionálně-integrálně-derivační) regulátory, které nepřetržitě modulují výstupní výkon a udržují teplotu v rozmezí ±1–2 °C od nastavené hodnoty, i když okolní podmínky kolísají.

Typy ohřívacích pásů nádrže: Který design vyhovuje vaší aplikaci?

Pásy pro ohřev nádrže jsou vyráběny v několika odlišných provedeních, z nichž každý je optimalizován pro specifické teplotní rozsahy, geometrie nádob a instalační prostředí.

1. Silikonové pryžové topné pásy

Pásy pro ohřev nádrží ze silikonové pryže jsou nejpoužívanějším typem pro obecné průmyslové a laboratorní aplikace. Skládají se z leptané fólie nebo prvků z odporového drátu zapouzdřených mezi vrstvami vysoce kvalitního silikonového kaučuku. Mezi klíčové výhody patří vynikající flexibilita (těsně se přizpůsobí válcovému, kuželovému nebo nepravidelnému povrchu nádoby), odolnost vůči teplotám od -60 °C do 230 °C a vlastní odolnost vůči vlhkosti, ozónu a mnoha chemikáliím. Standardní hustoty wattů se pohybují od 0,3 až 2,5 W/cm² . Silikonové pásy jsou k dispozici ve standardních velikostech pro běžné průměry sudů a IBC (středně velký kontejner), stejně jako vlastní konfigurace pro nestandardní nádoby.

2. Odporové drátěné topné pásy izolované skelným vláknem

Tyto pásy používají odporový drát nichrom nebo Kanthal vetkaný do nebo navinutý v nosiči ze skleněného vlákna a poté pokrytý dalšími izolačními vrstvami. Jsou určeny pro vyšší trvalé teploty — nepřetržitý provoz až 450 °C v průmyslových verzích – což je činí vhodnými pro aplikace dehtu, bitumenu, pryskyřice a těžké ropy, kde by silikonový kaučuk byl tepelně přetížen. Kompromisem je snížená flexibilita ve srovnání se silikonovými pásy; sklolaminátové pásy jsou vhodnější pro pevné válcové nádoby, kde lze pás trvale napnout a zajistit.

3. Pásové ohřívače s minerální izolací (MI).

Minerálně izolované ohřívací pásy nádrže používají odporový drátěný prvek obklopený zhutněným práškem oxidu hořečnatého (MgO) uvnitř pláště z nerezové oceli – konstrukce vypůjčená z průmyslových ponorných ohřívačů. Tato konstrukce dosahuje nejvyšších wattových hustot (až 8 W/cm² ) a maximální teploty (až 700 °C), ale obětuje flexibilitu. Pásové ohřívače MI jsou polotuhé a navržené pro přímé upnutí na vnější povrchy válcových nádob v petrochemických a vysokoteplotních procesních aplikacích.

4. Samoregulační topné pásy (PTC technologie)

Samoregulační (PTC — kladný teplotní koeficient) topné pásy využívají vodivé polymerové jádro, jehož elektrický odpor se zvyšuje exponenciálně s rostoucí teplotou. To znamená, že řemen automaticky snižuje výstupní výkon, když se blíží cílové teplotě, čímž se eliminuje riziko přehřátí bez nutnosti použití externího termostatu. PTC pásy pro ohřev nádrže jsou zvláště cenné pro aplikace ochrany proti zamrznutí – venkovní vodní nádrže, skladování chemikálií v chladném klimatu a vzdálené instalace, kde je nepřetržité sledování termostatem nepraktické. Maximální provozní teplota pro řemeny PTC je obvykle omezena na 65–85 °C , což je činí nevhodnými pro vysokoteplotní procesní ohřev.

5. IBC a vyhřívací pláště sudů

Větší formátová topná řešení navržená speciálně pro 200litrové sudy a 1000litrové IBC, topné pláště IBC jsou v podstatě celoobvodové topné pásy s integrovanou izolací, která obaluje celé válcové tělo nádoby. Připojují se průmyslovými zástrčkami a konektory a obvykle obsahují vestavěný termostat s nastavitelným rozsahem nastavení 20–80 °C. Standardní topný plášť IBC o objemu 1 000 litrů obvykle táhne 1 500 až 3 000 wattů a může zvýšit obsah z 5 °C na 40 °C za 4–8 hodin v závislosti na kvalitě izolace a okolní teplotě.

Porovnání typů topných pásů nádrže: Výkon na první pohled

Výběr správného pásu pro ohřev nádrže vyžaduje přizpůsobení technologie ohřevu cílové teplotě, požadavkům na hustotu wattů, geometrii nádoby a bezpečnostní klasifikaci prostředí instalace.

Tabulka 1: Porovnání pěti typů topných pásů hlavní nádrže v rámci maximální provozní teploty, hustoty wattů, flexibility, schopnosti samoregulace a vhodnosti primární aplikace.

Klíčová odvětví a aplikace pro topné pásy nádrží

Pásy pro ohřev nádrží slouží pozoruhodně široké škále průmyslových odvětví, kde je udržování teploty skladovaných nebo procesních kapalin zásadní pro kvalitu, bezpečnost nebo provozní kontinuitu.

Zpracování ropy, zemního plynu a petrochemie

Těžké surové oleje, topné oleje a produkty na bázi asfaltu se stávají extrémně viskózními nebo tuhnou při okolních teplotách, takže je nelze čerpat nebo zpracovávat. A pás pro ohřev nádrže aplikovaný na skladovací nádoby a denní nádrže udržuje tyto materiály na jejich minimální čerpatelné teplotě – typicky 40–80 °C pro topné oleje a 130–160 °C pro bitumen. V aplikacích na plošinách na moři brání topné pásy na zásobních nádržích chlazených mořskou vodou tvorbě hydrátu v potrubích pro plynový kondenzát, kde by nekontrolované chlazení mohlo způsobit ucpání, jehož odstranění trvá několik dní.

Chemická výroba a skladování

Mnoho průmyslových chemikálií má body tuhnutí výrazně nad 0 °C nebo musí být udržovány při specifických teplotách pro kontrolu viskozity. Kyselina sírová (bod tuhnutí 10 °C při 93% koncentraci), hydroxid sodný (bod tuhnutí 12 °C při 50% roztoku) a kyselina fosforečná (bod tuhnutí 21 °C při 85 %) jsou běžné příklady, kdy pásy pro ohřev nádrže zabránit nákladnému zamrzání v nevytápěných skladovacích prostorech. Aplikace v chemickém průmyslu také využívají topné pásy k udržování reakčních nádob při přesných zvýšených teplotách během dávkového zpracování, kde teplotní odchylky i ±5 °C mohou ovlivnit kvalitu produktu nebo výtěžnost.

Výroba potravin a nápojů

Jedlé tuky a oleje (kokosový olej taje při 24 °C, palmový stearin při 44 °C), čokoláda, med a sirupy vyžadují přesné udržování teploty během skladování a přepravy. Potravinářský silikon pásy pro ohřev nádrže certifikované podle norem FDA 21 CFR a nařízení EU 10/2011 udržují tyto produkty při optimální teplotě zpracování bez rizika kontaminace. V pivovarnictví a mlékárenství udržují topné pásy teploty fermentační nádoby v úzkých nastavených hodnotách (±0,5 °C při přesné fermentaci), které přímo určují charakter produktu a mikrobiální aktivitu.

Úprava vody a komunální infrastruktura

Ochrana proti zamrznutí je primárním ovladačem pás pro ohřev nádrže použití při úpravě vody. Zásobníky vody, nádrže na dávkování chemikálií (pro chlór, fluor a koagulanty) a nádrže na zpětný proplach filtrů v instalacích s chladným klimatem vyžadují během zimních měsíců vytápění, aby se zabránilo poškození mrazem. Samoregulační topné pásy PTC jsou pro tuto aplikaci obzvláště vhodné, protože mohou být ponechány pod napětím po celý rok, spotřebovávají minimální energii v teplém počasí a automaticky zvyšují výkon, když teploty klesají.

Farmaceutická a biotechnologická výroba

Syntéza API (aktivní farmaceutické přísady) často vyžaduje přesnou kontrolu teploty reaktorových nádob a meziskladovacích nádrží obsahujících rozpouštědla, činidla a meziprodukty. Silikonové topné pásy kompatibilní s čistými prostory s nerezovým hardwarem jsou standardním vybavením ve farmaceutických prostředích cGMP (současná správná výrobní praxe). Rovnoměrnost teploty na povrchu nádoby je kritickým parametrem validace – topné pásy prvotřídní farmaceutické kvality dosahují rovnoměrnosti povrchové teploty v rámci ±3 °C v celé oblasti pásu, což podporuje požadavky na konzistenci procesu podle kvalifikačních protokolů IQ/OQ/PQ.

Pás pro ohřev nádrže vs. alternativní způsoby vytápění: praktické srovnání

Pochopení toho, jak se pásy pro ohřev nádrží srovnávají s alternativními metodami vytápění nádrží – ponornými ohřívači, parními hady, páskou pro doprovodné ohřívání a recirkulačními systémy – je zásadní pro výběr nejúčinnějšího a nákladově nejefektivnějšího řešení.

Tabulka 2: Porovnání pásu ohřevu nádrže se čtyřmi alternativními metodami ohřevu nádrže napříč složitostí instalace, rovnoměrností teploty, energetickou účinností, kontaktem s tekutinou a scénáři optimální aplikace.

Výhodou neinvazivní instalace a pás pro ohřev nádrže je zvláště významný pro nádoby obsahující agresivní chemikálie, léčiva nebo potravinářské produkty – kde jakýkoli vnitřní topný článek představuje riziko kontaminace, další zátěž při validaci čištění nebo obavy z materiálové kompatibility. I když jsou ponorné ohřívače tepelně účinné, vyžadují pro kontrolu proniknutí do nádrže, utěsnění a pravidelné vytahování, z nichž nic není nutné u externího topného pásu.

Jak dimenzovat a vybrat topný pás nádrže: kritické parametry

Správné dimenzování ohřívacího pásu nádrže vyžaduje výpočet tepelných ztrát z nádoby, zahřívací energie potřebné ke zvýšení obsahu na cílovou teplotu v požadovaném časovém rámci a přizpůsobení těchto požadavků pásu s vhodnou hustotou wattů a oblastí pokrytí.

Základní rovnice velikosti je:

Požadovaný výkon (W) = [M × Cp × ΔT / t] Tepelné ztráty (W)

Kde: M = hmotnost obsahu (kg), Cp = měrná tepelná kapacita tekutiny (J/kg·K), ΔT = požadovaný nárůst teploty (K), t = povolená doba ohřevu (v sekundách), Heat Loss = tepelné ztráty neizolovanými stěnami nádoby a horními/spodními povrchy.

Praktický příklad: 200litrový ocelový sud s palmovým olejem (Cp ≈ 2 000 J/kg·K, hustota ≈ 900 kg/m³) je třeba zahřát z 15 °C na 45 °C za 4 hodiny, s okolní teplotou 5 °C a minimální izolací:

• Hmotnost obsahu: 200 × 0,9 = 180 kg
• Energie ohřevu: 180 × 2 000 × 30 = 10 800 000 J = 3 000 Wh
• Požadovaný topný výkon: 3 000 Wh / 4 h = 750 W
• Odhadovaná tepelná ztráta (neizolovaný 200L sud při ΔT=35°C): přibližně 200–350 W
• Celkový požadovaný výkon řemene: přibližně 1 000–1 100 W

Pro tuto aplikaci by byl správně dimenzován standardní 1 200 W vyhřívací pás bubnu ze silikonové pryže s 10–20% světlou výškou, aby bylo možné zohlednit variabilitu okolních podmínek.

Mezi další parametry výběru patří:

• Napětí: Standardní napájecí napětí 120V, 240V nebo 480V (jedno nebo třífázové) musí odpovídat dostupné elektrické infrastruktuře. Třífázové řemeny jsou běžné pro průmyslové instalace s vyšším výkonem nad 3 kW.
• Klasifikace nebezpečné oblasti: Pokud je instalace v zóně 1 nebo zóně 2 klasifikované podle ATEX/IECEx (hořlavé výpary nebo prach), musí mít topný pás příslušnou certifikaci Ex (např. hodnocení Ex e, Ex d nebo Ex n). Standardní topné pásy se nikdy nesmějí používat v nebezpečném prostředí.
• Typ regulátoru teploty: Termostaty zapnutí/vypnutí jsou dostatečné pro ochranu proti zamrznutí a nekritické udržování teploty. PID regulátory jsou vyžadovány pro farmaceutické aplikace, aplikace pro bezpečnost potravin nebo pro přesné procesy.
• Materiál nádoby a stav povrchu: Drsnější povrchy snižují účinnost tepelného kontaktu. Materiál tepelného rozhraní (TIM), jako je tepelně vodivá pasta nebo přizpůsobivá silikonová podložka, výrazně zlepšuje přenos tepla na drsné, zkorodované nebo nerovné povrchy nádoby.

Nejlepší postupy instalace pro maximální efektivitu a bezpečnost

Správná instalace ohřívacího pásu nádrže představuje většinu rozdílu mezi systémem, který efektivně udržuje cílovou teplotu, a systémem, který spotřebovává přebytečnou energii, produkuje nerovnoměrné vytápění nebo předčasně selhává.

• Před instalací očistěte povrch nádoby: Odstraňte rez, vodní kámen, nečistoty a olej z kontaktní plochy. I tenká vrstva povrchového znečištění působí jako tepelný izolant a snižuje účinnost přenosu tepla o 10–30 %. U ocelových nádob je nejlepším postupem před instalací pásu drátěným kartáčem na holý kov a nanesením tenké tepelně vodivé pasty.
• Maximalizujte kontaktní plochu: Pás by měl ležet naplocho na povrchu nádoby bez vzduchových mezer. U mírně nepravidelných povrchů použijte popruhy nebo pásky k rovnoměrnému napnutí pásu, než se spoléhat pouze na lepidlo. Vzduchové mezery vytvářejí horká místa v prvku pásu, která urychlují degradaci.
• Vždy přidejte vnější izolaci: Bez izolace nad topným pásem se až 50 % generovaného tepla ztrácí konvekcí okolního vzduchu. Ovinutí pásu a nádoby izolací z minerální vlny, pěny nebo sklolaminátu o tloušťce alespoň 25–50 mm obvykle snižuje spotřebu energie o 40–60 % ve srovnání s neizolovanou instalací.
• Umístěte termočlánek nebo senzor správně: Teplotní snímač by měl být umístěn na stěně nádoby – nikoli na povrchu pásu – pro měření skutečné teploty nádoby/kapaliny spíše než teploty povrchu pásu. Umístění senzoru mezi pás a nádobu (na stěně nádoby) poskytuje nejpřesnější odečet pro kontrolní účely.
• Nainstalujte bezpečnostní spínač proti vysoké teplotě: Kromě primárního regulátoru teploty vždy instalujte nezávislé bezpečnostní zařízení proti přehřátí (samostatné tepelné odpojení nebo termostat nastavený na 20–30 °C nad cílovou požadovanou hodnotou). To chrání před selháním regulátoru vedoucím k nekontrolovanému přehřátí.
• Dodržujte elektroinstalační kódy: Pásy pro ohřev nádrže musí být připojeny kvalifikovaným elektrikářem v souladu s NEC (USA), IEC 60519 nebo platnými místními elektrotechnickými předpisy. Ochrana zemního přerušovače obvodu (GFCI) je povinná pro venkovní instalace nebo instalace ve vlhkých prostorách.

Často kladené otázky o topných pásech nádrže

Otázka: Lze pás pro ohřev nádrže použít na plastové nádrže a IBC?

Ano, ale s důležitými upozorněními. U plastových nádrží – obvykle HDPE nebo polypropylenu – musí být maximální hustota ve wattech pečlivě omezena, aby pás nepřekročil teplotu tepelného vychýlení plastu (HDT). HDPE měkne nad 80 °C; polypropylenu nad 100 °C. Pro plastové nádoby používejte silikonové pásy s nízkou hustotou wattů (0,3–0,8 W/cm²) s přesným termostatem, abyste udrželi povrchovou teplotu nádoby hluboko pod HDT plastu. Na plastové nádoby nikdy nepoužívejte pásy s vysokou hustotou wattů určené pro kovové nádrže – lokální přehřátí nádobu trvale zdeformuje.

Otázka: Jak dlouho vydrží pásy pro ohřev nádrže?

Životnost silně závisí na provozní teplotě, pracovním cyklu a kvalitě instalace. Topný pás ze silikonové pryže pracující při mírných teplotách (pod 150 °C) s 50% pracovním cyklem a správnou izolací obvykle dosahuje 5–10 let životnosti. Řemeny provozované nepřetržitě při maximální jmenovité teplotě nebo v její blízkosti budou mít výrazně kratší životnost – silikonová izolace a vinutí prvku podléhají zrychlenému tepelnému stárnutí nad 80 % jejich jmenovité maximální teploty. Doporučuje se pravidelná kontrola popraskání, delaminace nebo změny barvy vnějšího pláště každý rok.

Otázka: Jaký je rozdíl mezi topným pásem nádrže a páskou pro sledování tepla potrubí?

Pásy pro ohřev nádrže jsou navrženy tak, aby obalily válcové tělo nádoby a zajistily plošné vytápění po široké ploše — mají podstatně vyšší celkový výkon (typicky 500 W až 5 kW) a jsou konstruovány jako kompletní pásové sestavy s definovanými rozměry. Páska pro doprovodné ohřívání potrubí je souvislý flexibilní prvek navržený tak, aby se táhl po délce potrubí a udržoval teplotu podél lineárních tras. Zatímco páska pro sledování tepla může být v některých aplikacích ovinuta kolem malých nádrží, vyhrazené pásy pro vyhřívání nádrží poskytují rovnoměrnější distribuci tepla po povrchu nádoby a jsou vhodnější pro udržování teploty kapaliny ve skladovacích nádobách.

Otázka: Fungují pásy ohřevu nádrží na izolovaných nádržích?

Ano – a ve skutečnosti je přidání vnější izolace přes topný pás na již izolované nádrži stále výhodné. Topný pás se instaluje na vnější povrch nádoby, pod jakýkoli izolační plášť. Vnější izolace topného pásu je kritická bez ohledu na vnitřní izolaci nádrže, protože zabraňuje tepelným ztrátám z pásu směrem ven do okolního vzduchu. U nádrží se stávajícím izolačním opláštěním z pěny nebo minerální vlny se pás obvykle instaluje dočasným odstraněním opláštění v instalační zóně, přiložením pásu na holou stěnu nádoby a následným obnovením opláštění přes sestavu pásu.

Otázka: Může jeden topný pás nádrže ohřívat celý obsah velké nádrže rovnoměrně?

Jediný topný pás umístěný v jedné výšce na velké nádrži vytvoří teplotní gradient – ​​teplejší v blízkosti zóny pásu, chladnější směrem nahoru a dolů. U nádrží větších než přibližně 500 litrů se použitím více pásů rozmístěných svisle ve vzdálenosti 30–40 cm nebo instalací ohřívacího pláště v plné výšce, který pokrývá většinu válcové stěny nádoby, dosáhne výrazně lepší rovnoměrnosti teploty. Alternativně kombinace topného pásu s nižším příkonem s recirkulačním čerpadlem nebo mechanickým míchadlem v nádrži urychluje distribuci tepla a překonává tepelné rozvrstvení.

Otázka: Jsou pásy pro ohřev nádrže bezpečné pro použití s ​​hořlavými kapalinami?

Standardní pásy pro ohřev nádrží nejsou certifikovány pro použití s ​​hořlavými kapalinami nebo v klasifikovaných nebezpečných oblastech. Pro aplikace zahrnující hořlavá rozpouštědla, paliva nebo chemikálie, kde mohou směsi par se vzduchem dosáhnout výbušných koncentrací (ATEX zóna 1 nebo zóna 2), musí být použity pouze topné pásy s certifikací ATEX/IECEx s příslušnou skupinou zařízení a teplotní třídou (T-třída). Třída T musí být zvolena tak, aby maximální povrchová teplota pásu nikdy nepřekročila teplotu samovznícení nejcitlivější přítomné hořlavé látky s odpovídajícími bezpečnostními rezervami.

Závěr: Výběr správného topného pásu nádrže pro dlouhodobou spolehlivost

A pás pro ohřev nádrže je jedním z cenově nejefektivnějších a nejuniverzálnějších nástrojů pro udržování procesních teplot, předcházení poškození mrazem a řízení viskozity skladovaných kapalin v široké škále průmyslových aplikací. Neinvazivní instalace, flexibilní možnosti konfigurace a kompatibilita s prakticky jakoukoli válcovou nebo téměř válcovou nádobou činí topné pásy preferovanou volbou, když jsou ponorné ohřívače, parní hady nebo recirkulační systémy nepraktické nebo zbytečně složité.

Úspěšná aplikace závisí na správném dimenzování výkonu na základě výpočtů skutečné tepelné zátěže, výběru vhodné technologie vytápění pro daný teplotní rozsah a chemické prostředí, správné instalaci s vnější izolací a přesné regulaci teploty. Správně specifikovaný a nainstalovaný ohřívací pás nádrže s kvalitní izolací obvykle dosáhne energetické účinnosti 85–95 % – což znamená, že velká většina elektrické příkonu se dostane do obsahu nádrže a neztratí se do atmosféry.

Ať už je vaší aplikací ochrana před mrazem ve venkovské úpravně vody, udržování palmového oleje při teplotě zpracování v potravinářské továrně nebo udržování těžké ropy čerpatelné v pobřežním terminálu, existuje konfigurace pásu pro ohřev nádrže navržená tak, aby splňovala požadavky – a přesné přizpůsobení této konfigurace vašim konkrétním podmínkám je klíčem k roky spolehlivého a energeticky účinného provozu.
